تفاوت فیوز مینیاتوری و کلید محافظ جان چیست؟

ایمنی برق در ساختمان ها نه یک انتخاب، بلکه یک ضرورت حیاتی است. خطرات ناشی از نوسانات برق، اتصال کوتاه و به خصوص برق گرفتگی می تواند خسارات جبران ناپذیری به بار آورد، از آسیب به تجهیزات الکتریکی گرفته تا تهدید جدی جان انسان. در این میان، دو ابزار کلیدی به نام های فیوز مینیاتوری (MCB) و کلید محافظ جان (RCD یا RCCB) نقش محوری در تأمین این امنیت ایفا می کنند. با این حال، بسیاری از افراد این دو قطعه را با یکدیگر اشتباه می گیرند یا تصور می کنند که عملکرد مشابهی دارند. این مقاله به صورت تخصصی به بررسی عملکرد، ساختار و تفاوت های اساسی این دو محافظ حیاتی می پردازد تا شما را در درک عمیق تر و تصمیم گیری صحیح برای ایمن سازی سیستم برق ساختمان خود یاری کند. هدف ما ارائه اطلاعاتی جامع و کاربردی است تا بتوانید با آگاهی کامل، بهترین ترکیب حفاظتی را برای محیط زندگی یا کار خود انتخاب کنید.

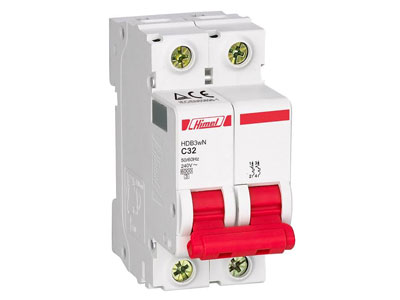

برای درک بهتر عملکرد فیوز مینیاتوری، باید با اجزای داخلی آن آشنا شویم. یک MCB از چندین بخش اصلی تشکیل شده است که هر یک وظیفه مشخصی دارند:

• بدنه: معمولا از مواد عایق و مقاوم در برابر حرارت ساخته می شود.
• اهرم قطع و وصل: برای قطع و وصل دستی مدار و همچنین نشان دادن وضعیت فعلی فیوز (روشن/خاموش) به کار می رود.
• کنتاکت های اصلی: شامل کنتاکت ثابت و متحرک هستند که جریان برق را عبور می دهند یا قطع می کنند.
• فلز بیمتال (Bimetal Strip): این بخش مسئول تشخیص اضافه بار است. با عبور جریان بیش از حد مجاز برای مدت زمان طولانی، گرم شده و خم می شود. این خمیدگی باعث فعال شدن مکانیزم قطع فیوز می شود.
• سیم پیچ (Solenoid Coil): برای تشخیص اتصال کوتاه به کار می رود. در صورت بروز اتصال کوتاه، جریان بسیار زیادی به صورت لحظه ای از این سیم پیچ عبور می کند که باعث ایجاد میدان مغناطیسی قوی و قطع فوری مدار می شود.
• پیچ کالیبراسیون: برای تنظیم حساسیت بیمتال در کارخانه استفاده می شود.
• جرقه گیر (Arc Chute): وظیفه خاموش کردن جرقه الکتریکی ناشی از قطع مدار را بر عهده دارد تا از آسیب به فیوز و خطرات احتمالی جلوگیری کند.

زمانی که جریان برق در مدار از حد مجاز (جریان نامی فیوز) فراتر رود، فیوز مینیاتوری واکنش نشان می دهد. در حالت اضافه بار، فلز بیمتال به تدریج گرم شده و خم می شود و پس از رسیدن به نقطه مشخص، مکانیزم قطع را فعال می کند. این فرآیند ممکن است چند ثانیه یا حتی چند دقیقه طول بکشد، بسته به میزان اضافه بار. اما در صورت بروز اتصال کوتاه، جریان به صورت ناگهانی و بسیار زیاد افزایش می یابد. در این حالت، سیم پیچ مغناطیسی به سرعت وارد عمل شده و بدون تأخیر، مدار را قطع می کند. این سرعت عمل در برابر اتصال کوتاه برای جلوگیری از آسیب های جدی به سیم کشی و تجهیزات بسیار حیاتی است.

انواع تیپ های فیوز مینیاتوری (MCB)

فیوزهای مینیاتوری بر اساس سرعت عملکرد و حساسیتشان به جریان های مختلف، در تیپ های متفاوتی تولید می شوند که هر یک کاربرد خاص خود را دارند:

• تیپ B (تندکار): این تیپ برای مدارهایی با جریان های هجومی کم (مانند روشنایی و وسایل خانگی با بار مقاومتی) مناسب است. در صورت افزایش جریان به 3 تا 5 برابر جریان نامی، مدار را قطع می کند.
• تیپ C (متوسط): پرکاربردترین تیپ در منازل و محیط های تجاری است. برای مدارهایی با جریان هجومی متوسط (مانند موتورهای کوچک، یخچال و کولر) مناسب است و در صورت افزایش جریان به 5 تا 10 برابر جریان نامی، عمل می کند.
• تیپ D (کندکار): برای مدارهایی با جریان های هجومی بالا (مانند موتورهای صنعتی، ترانسفورماتورها و دستگاه های جوشکاری) طراحی شده است. این فیوزها در برابر 10 تا 20 برابر جریان نامی واکنش نشان می دهند تا از قطع ناخواسته مدار در زمان راه اندازی بارهای القایی سنگین جلوگیری کنند.
• تیپ K و Z: این تیپ ها تخصصی تر هستند و برای کاربردهای خاص صنعتی و الکترونیکی با حساسیت های بسیار بالا یا بسیار پایین به کار می روند.

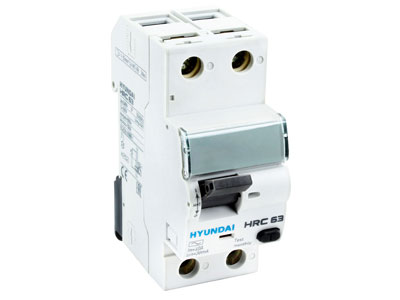

کلید محافظ جان به طور مداوم جریان رفت و برگشت در مدار را اندازه گیری و مقایسه می کند. در یک مدار سالم، میزان جریان ورودی به یک وسیله برقی باید دقیقاً برابر با جریان خروجی از آن باشد. اما اگر بخشی از جریان برق به جای مسیر اصلی، از طریق دیگری مانند بدن انسان یا یک مسیر غیرعایق به زمین نشت کند (جریان نشتی)، این تعادل به هم می خورد. کلید محافظ جان به محض تشخیص حتی کوچکترین اختلاف (معمولا 30 میلی آمپر برای حفاظت از انسان)، بلافاصله مدار را قطع می کند. این سرعت عمل فوق العاده (معمولا کمتر از 30 میلی ثانیه)، قبل از اینکه جریان نشتی بتواند آسیب جدی به بدن انسان وارد کند، مدار را قطع کرده و از برق گرفتگی جلوگیری می کند.

کلیدهای محافظ جان نیز مانند فیوزهای مینیاتوری، در انواع مختلفی تولید می شوند. رایج ترین دسته بندی آن ها بر اساس تعداد فاز و نوع جریان نشتی قابل تشخیص است:

• نوع تک فاز و سه فاز: کلیدهای محافظ جان تک فاز (دو پل) برای مدارهای خانگی و کلیدهای سه فاز (چهار پل) برای مدارهای صنعتی و تجاری استفاده می شوند.
• تیپ AC: این نوع فقط جریان های نشتی متناوب (AC) را تشخیص می دهد و برای کاربردهای عمومی مناسب است.
• تیپ A: علاوه بر جریان های نشتی متناوب، جریان های نشتی پالسی DC را نیز تشخیص می دهد و برای دستگاه های الکترونیکی با قطعات یکسوکننده (مانند رایانه ها، لباسشویی های مدرن) مناسب تر است.
• تیپ B: پیشرفته ترین نوع است و قادر به تشخیص جریان های نشتی AC، پالسی DC و DC خالص می باشد. این تیپ برای کاربردهای خاص مانند شارژرهای خودروهای برقی، پنل های خورشیدی و تجهیزات پزشکی مورد نیاز است.

برای روشن تر شدن تمایز بین فیوز مینیاتوری و کلید محافظ جان، می توانیم تفاوت های اصلی آن ها را در قالب یک جدول مقایسه ای بررسی کنیم:

این جدول به وضوح نشان می دهد که هر یک از این تجهیزات برای محافظت در برابر نوع خاصی از خطرات الکتریکی طراحی شده اند. نادیده گرفتن هر یک از آن ها می تواند منجر به عواقب جبران ناپذیری شود.

تصور کنید در خانه ای فقط فیوز مینیاتوری نصب شده باشد. اگر یک سیم برق آسیب ببیند و بدنه فلزی یک وسیله برقی را برق دار کند، و سپس فردی با آن تماس پیدا کند، جریان از بدن او به زمین منتقل می شود. این جریان نشتی ممکن است آنقدر زیاد نباشد که باعث پریدن فیوز مینیاتوری شود، اما برای ایجاد برق گرفتگی و آسیب جدی به انسان کافی است. در این سناریو، نبود کلید محافظ جان می تواند فاجعه بار باشد.

حال سناریوی دیگری را در نظر بگیرید: یک اتصال کوتاه شدید در سیم کشی. در این حالت، جریان برق به صورت ناگهانی و بسیار زیاد افزایش می یابد. اگر فقط کلید محافظ جان نصب شده باشد، ممکن است به دلیل عدم طراحی برای تشخیص جریان های بسیار بالای اتصال کوتاه، به درستی عمل نکند یا حتی آسیب ببیند. اینجا فیوز مینیاتوری است که باید به سرعت مدار را قطع کند تا از آتش سوزی و آسیب به سیم کشی جلوگیری شود. بنابراین، ترکیب هوشمندانه این دو، یک سیستم حفاظتی جامع و کامل را فراهم می آورد که هم تجهیزات را در برابر خطاهای شدید و هم انسان را در برابر برق گرفتگی محافظت می کند.

انتخاب صحیح فیوز مینیاتوری و کلید محافظ جان برای هر پروژه الکتریکی از اهمیت بالایی برخوردار است. این انتخاب باید بر اساس نوع مصرف، میزان جریان مورد نیاز و استانداردهای ایمنی انجام شود. ابتدا باید آمپر مناسب برای هر فیوز را محاسبه کرد. برای فیوز مینیاتوری، این مقدار بر اساس حداکثر جریانی که مدار می تواند تحمل کند،معمولاً با توجه به سطح مقطع سیم کشی و توان مصرفی تجهیزات، تعیین می شود. در مدارهایی با بار و جریان مصرفی پایین، خرید فیوز مینیاتوری ۲ آمپر می تواند یکی از گزینه های مناسب باشد؛ البته انتخاب نهایی باید بر اساس مشخصات دقیق مدار و میزان جریان مجاز سیم کشی انجام شود. برای مثال، یک مدار روشنایی ممکن است به فیوز ۱۰ آمپر نیاز داشته باشد،در حالی که یک مدار پریز برق ممکن است فیوز ۱۶ یا ۲۰ آمپر بخواهد.

در مورد کلید محافظ جان، حساسیت آن،معمولاً ۳۰ میلی آمپر برای حفاظت از انسان و ۳۰۰ میلی آمپر برای حفاظت در برابر آتش سوزی، باید با توجه به محل نصب و میزان خطر انتخاب شود. برای مدارهای پریزها،حمام و آشپزخانه، استفاده از RCD با حساسیت ۳۰ میلی آمپر اهمیت ویژه ای دارد. همچنین توجه به استانداردهای بین المللی مانند IEC 61008 و IEC 61009 برای RCDها و IEC 60898 برای MCBها بسیار مهم است. انتخاب برندهای معتبر و شناخته شده در بازار نیز می تواند در کیفیت،عملکرد و طول عمر تجهیزات حفاظتی تأثیرگذار باشد.

نصب صحیح تجهیزات حفاظتی به اندازه انتخاب آن ها اهمیت دارد. همیشه توصیه می شود نصب توسط یک برق کار ماهر و دارای مجوز انجام شود. نصب نادرست می تواند نه تنها عملکرد حفاظتی را مختل کند، بلکه خود به منبع خطر تبدیل شود. در تابلوهای برق، فیوز مینیاتوری معمولاً قبل از کلید محافظ جان در مسیر جریان اصلی قرار می گیرد. این چیدمان تضمین می کند که در صورت بروز اضافه بار یا اتصال کوتاه، MCB ابتدا عمل کرده و از RCD محافظت کند.

نگهداری نیز شامل بازرسی های دوره ای و تست های منظم است. همانطور که پیشتر اشاره شد، دکمه Test روی کلید محافظ جان باید حداقل ماهانه یکبار فشرده شود تا از عملکرد صحیح آن اطمینان حاصل شود. این کار یک تست ساده است که مدار داخلی RCD را شبیه سازی می کند و باید منجر به قطع فوری جریان شود. اگر کلید محافظ جان پس از فشردن دکمه تست عمل نکرد، نشان دهنده نقص در عملکرد آن است و باید توسط متخصص بررسی و تعویض شود. همچنین، هرگونه تغییر در سیم کشی یا افزودن تجهیزات جدید باید با بازبینی و در صورت نیاز، ارتقاء سیستم حفاظتی همراه باشد.

پریدن فیوز یا قطع شدن مدار توسط کلیدهای حفاظتی، نشانه ای از وجود یک مشکل در سیستم برق است که باید جدی گرفته شود. درک دلیل قطع شدن هر یک از این دو کلید، به عیب یابی سریع تر و ایمن تر کمک می کند.

فیوز مینیاتوری (MCB) می پرد

• اضافه بار: این رایج ترین دلیل است. هنگامی که چندین وسیله برقی پرمصرف به طور همزمان به یک مدار متصل می شوند، جریان از حد مجاز فیوز فراتر می رود. راه حل این است که تعداد وسایل برقی متصل به آن مدار را کاهش دهید یا بارهای پرمصرف را به مدارهای جداگانه منتقل کنید.
• اتصال کوتاه: این یک خطای جدی تر است که معمولاً به دلیل تماس مستقیم سیم فاز و نول یا فاز و ارت رخ می دهد. این امر می تواند ناشی از آسیب دیدن عایق سیم ها، خرابی وسایل برقی یا نصب نادرست باشد. در صورت بروز اتصال کوتاه، MCB باید بلافاصله عمل کند. برای عیب یابی، باید وسایل برقی را یکی یکی از پریز کشیده و فیوز را وصل کنید تا وسیله معیوب شناسایی شود. در صورت عدم رفع مشکل، احتمال وجود مشکل در سیم کشی داخلی ساختمان وجود دارد که نیاز به بررسی توسط برق کار متخصص دارد.

کلید محافظ جان (RCD/RCCB) می پرد

• جریان نشتی: دلیل اصلی پریدن RCD، تشخیص جریان نشتی به زمین است. این نشتی می تواند بسیار کوچک باشد و توسط MCB قابل تشخیص نیست. دلایل رایج نشتی جریان عبارتند از:
  • آسیب دیدن عایق سیم کشی در دیوارها یا داخل وسایل برقی.
  • رطوبت یا نفوذ آب به پریزها، کلیدها یا تجهیزات برقی.
  • خرابی المنت های آبگرمکن، لباسشویی یا ماشین ظرفشویی.
  • مشکل در اتصال ارتینگ یک وسیله برقی.
  • استفاده از وسایل برقی معیوب یا غیر استاندارد.
• نویز الکتریکی: در برخی موارد نادر، نویزهای الکتریکی لحظه ای یا هارمونیک های بالا (به خصوص در مدارهایی با تعداد زیادی تجهیزات الکترونیکی) می توانند باعث تریپ کاذب RCD شوند.

برای عیب یابی RCD، ابتدا تمام وسایل برقی متصل به مدار را از پریز بکشید. سپس RCD را وصل کنید. اگر وصل شد، وسایل را یکی یکی به پریز وصل کنید تا وسیله ای که باعث قطع شدن RCD می شود شناسایی شود. اگر با کشیدن همه وسایل باز هم RCD وصل نشد، مشکل احتمالاً در سیم کشی داخلی مدار است و باید حتماً توسط برق کار بررسی شود.
